關于減小輸出紋波電壓辦法

【關鍵字】紋波電壓，減小紋波電壓

【引言】由于電路中存在電感，MOS，二極管等開關器件，同時PCB上的走線存在寄生電感，寄生電容等參數，在開關器件工作的同時，會在地平面或者輸出的正端平面上產生一定的波動，這個就是我們常說的輸出紋波電壓。通常輸出的紋波頻率是和開關器件的頻率保持一致，同時紋波電壓是交流信號，輸出紋波太大有很大的弊端，會導致器件壽命縮短或者導致器件損壞，所以在電源設計之初就要限定輸出紋波電壓在一定的范圍內。如下是我們OC5800L案例分析減小紋波電壓的辦法。

【辦法和措施】

方法1、優化PCB的布線，減小環路面積，減小PCB寄生參數

任何板子都會存在寄生參數，包括走線的寄生阻抗，走線的寄生電感，線與線之間的寄生電容效應，過孔的寄生電容和寄生電感等。所以在PCB走線開始之初要先進行元器件的布局，要根據開關電源的布線規則，盡可能減小功率環路的面積，OC5800L的功率環路走線包含兩條通路。

MOS管導通環路為VDC+→VIN引腳→R1→L1→EC2→負載(黑色粗線)，此環路為電感充能環路。

MOS管關閉環路為D6→L1→R1→負載(藍色粗線)，此環路為電感放電環路。

輸入電容EC1盡可能靠近VIN腳，同時可在EC1上并聯104瓷片電容，減小引入到芯片內部的紋波。

輸出電容使用LOW ESR的電容，如用大容量的電解并聯陶瓷電容（成本相對較低），或者使用鉭電容并陶瓷電容（成本高），并且輸出電容的容量越大，輸出的紋波值也會越低。

開關節點網絡的面積盡可能小，走線要粗，同時用地包絡開關節點。

反饋VFB1,VFB2的四個采樣電阻要和芯片在同一層，并且遠離開關節點走線和開關器件。

肖特基二極管D6陽極要靠近輸入電容的負極，同時D6的陰極要靠近芯片的7.8腳，并且盡可能不要走過孔。

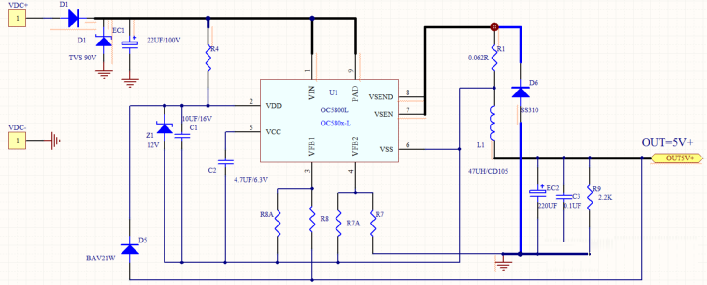

圖1：OC5800L電路圖

方法2、電路中增加吸收RC吸收網絡

如上已經提到寄生參數對輸出紋波電壓的影響，而肖特基二極管也存在寄生參數，并且在高頻開關電流回路中，所以在二極管反向恢復期間，寄生電感和電容會形成LC振蕩，產生高頻振蕩，繼而產生尖峰毛刺電壓，寄生參數越大，產生的尖峰電壓會越高，并且在示波器上測試時可以測試到是和開關頻率一致的，開關在導通和關斷的瞬間會產生毛刺電壓。為了減小這個尖峰毛刺紋波電壓，可在外部二極管D6的對地并聯RC網絡，通常電阻R= 10歐，電容C≤1nF,圖 2為添加RC吸收電路的電路圖：

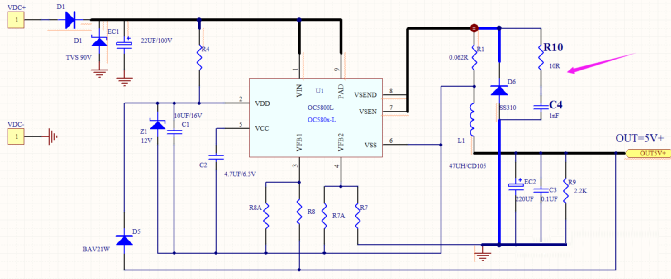

圖2：OC5800L增加RC吸收電路

方法3、輸出增加LC電路，組成LC濾波器

若需要進一步改善輸出紋波的大小，可以采用LC濾波器，在輸出端增加一級濾波電感和電容進行濾波，以達到輸出紋波最優的效果，電感常規選擇L1=22~33uH，EC3=100~220uF

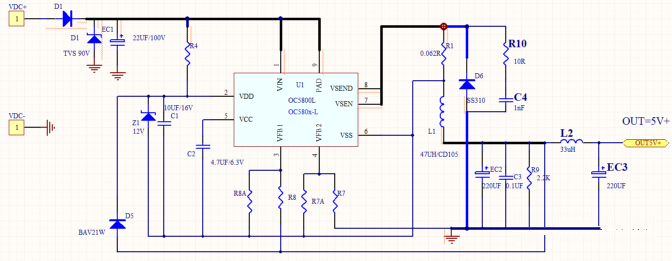

圖3：OC5800L增加LC濾波電路

用OC5800L，輸入60V，輸出5V2A下，用不加LC和增加LC兩種測試辦法對比測量，其他參數條件不改變，增加L2,EC3濾波參數后的對比數據如下：

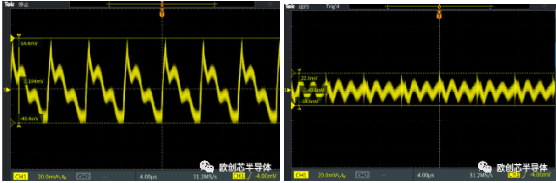

圖4不加LC濾波紋波電壓ΔVpp=104mV  圖5加LC濾波紋波電壓ΔVpp=40.8mV
